Подготовка воздуха для пневматического оборудования: почему это выгодно?
Сжатый воздух — самый дорогой энергоноситель на производстве. Но даже дорогой воздух становится бесполезным и опасным, если он не подготовлен: содержит влагу, масло, пыль и ржавчину. По статистике, до 70% отказов пневматического оборудования связано именно с загрязнённым воздухом. Компрессор может быть идеальным, но без правильной подготовки воздуха вы будете постоянно ремонтировать инструменты, менять картриджи и терять деньги на простоях.
В этой статье разберём, из чего состоит система подготовки воздуха, как выбрать компоненты под ваши задачи и почему экономия на фильтрах обходится в разы дороже.
Что происходит, если не готовить воздух?
Сжатый воздух на выходе из компрессора — это агрессивная смесь:
Влага — конденсат, который скапливается в ресивере, трубопроводах и пневмоинструменте. Зимой он замерзает и разрывает трубы, летом вызывает коррозию.
Масло — даже если компрессор безмасляный, в воздухе есть пары смазки. Масло разрушает резиновые уплотнения, забивает сопла и портит продукцию (например, при покраске).
Твёрдые частицы — пыль, ржавчина, окалина. Они работают как абразив, "убивая" цилиндры, клапаны и подшипники, съедая уплотнения пневмоцилиндров и распределителей.
Бактерии и запахи — критично для пищевой и фармацевтической отрасли.
Результат: пневмоинструмент выходит из строя через 3–6 месяцев вместо 5 лет, покрасочные камеры дают брак, автоматические линии останавливаются. Каждый час простоя стоит дороже, чем целая система подготовки воздуха.
Из чего состоит система подготовки сжатого воздуха?
Правильная подготовка — это не один фильтр, а цепочка устройств, каждое из которых решает свою задачу.
1. Концевой охладитель (доохладитель)
Устанавливается сразу после компрессора. Снижает температуру воздуха до +25…+35 °C, чтобы влага и масло могли сконденсироваться. Без него рефрижераторный осушитель работает с перегрузкой.

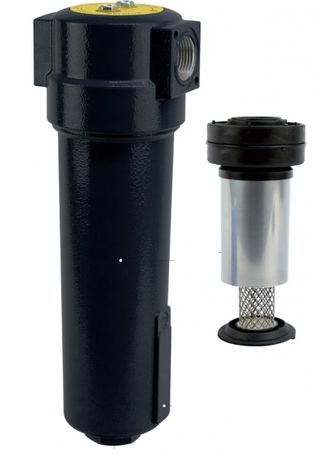

2. Циклонный сепаратор (влагоотделитель)
Улавливает крупные капли воды и масла за счёт центробежной силы. Прост, надёжен, не требует расходников.
3. Ресивер (воздушный ресивер)
Это не только буфер давления, но и первый этап охлаждения и осаждения конденсата. Чем больше объём, тем лучше подготовка.
4. Рефрижераторный осушитель
Охлаждает воздух до +3…+10 °C, вымораживая влагу. Это самый популярный тип осушителей для большинства производств. Даёт точку росы +3 °C — достаточно для пневмоинструмента, покраски, упаковки.
5. Адсорбционный осушитель
Если нужна точка росы до -40…-70 °C (для фармы, электроники, лазерной резки), ставят адсорбционный осушитель. Он осушает воздух с помощью силикагеля или цеолита.

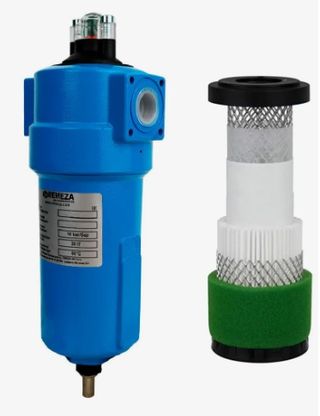

6. Магистральные фильтры
Это каскад фильтров разной степени очистки и на разную пропускную способность:
Префильтр — задерживает частицы до 5 мкм.
Микрофильтр — до 0,01 мкм, улавливает масляный аэрозоль.
Угольный фильтр — удаляет запахи и пары масла (до 0,003 мг/м³).
7. Концевой фильтр
Ставится непосредственно перед потребителем (краскопульт, пневмоцилиндр, сопло). Обеспечивает финишную очистку.

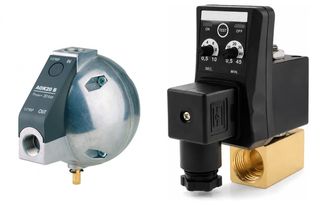

8. Конденсатоотводчики
Автоматически сливают воду из ресивера, циклонов и осушителей. Бывают поплавковые, электронные, пневматические. Без них система быстро превратится в болото.
9. Контрольно-измерительные приборы
Датчики точки росы, дифференциальные манометры, счётчики расхода. Позволяют понять, когда менять картриджи и не переплачивать за энергию.
Классы чистоты по ISO 8573-1: что нужно именно вам?
Международный стандарт ISO 8573-1 делит сжатый воздух на классы по трём параметрам: твёрдые частицы, вода, масло. Чем ниже класс, тем чище воздух.
| Класс |
Частицы (мкм) |
Точка росы | Масло (мг/м³) |
Типичное применение |
| 1 | 0,1 | - 70 °C | 0,01 | Фарма, электроника, лаборатории |
| 2 | 1 | - 40 °C | 0,1 | Пищевка, лазерная резка, покраска |
| 3 | 5 | - 20 °C | 1 | Автосервис, деревообработка |
| 4 | 15 | +3 °C | 5 | Стандартный пневмоинструмент |
| 5 | 40 | +7 °C | 25 | Обдув, упаковка |
Важно: не переплачивайте за лишнюю чистоту. Для большинства цехов достаточно класса 3–4. Но если у вас покраска или пищевое производство — класс 1–2 обязателен.
Частые ошибки при подготовке воздуха
Экономия на осушителе. Ставят только фильтр, а влага остаётся. Через месяц пневмоинструмент ржавеет изнутри.
Неправильный порядок установки. Сначала осушитель, потом фильтр — так нельзя. Сначала охлаждение и осаждение, затем тонкая очистка.
Игнорирование дренажа. Конденсат не сливается, уровень воды поднимается, и она уходит в пневмолинию.
Редкая замена картриджей магистрального фильтра. Фильтр забивается, падает давление, растёт нагрузка на компрессор.
Как выбрать систему подготовки воздуха?
Чтобы не ошибиться, ответьте на 5 вопросов:
1. Расход воздуха (м³/мин) — сколько потребляет ваша пневмосеть.
2. Требуемый класс чистоты по ISO 8573-1 — зависит от отрасли.
3. Условия эксплуатации — температура, влажность, запылённость.
4. Тип компрессора — масляный или безмасляный.
Бюджет и стоимость владения — не только цена покупки, но и расходники.
Почему нам доверяют подготовку воздуха?
Мы помогаем предприятиям уже более 23 лет. В нашем арсенале:
1. Подбор оборудования под конкретный расход и класс чистоты.
2. Поставка рефрижераторных и адсорбционных осушителей, фильтров, циклонов, конденсатоотводчиков.
3. Сервис и замена расходников по регламенту.
4. Гарантия на всё оборудование.
Мы не продаём «просто фильтры». Мы решаем проблему, чтобы ваша пневматика работала годами.
Готовы защитить своё оборудование?
Оставьте заявку — и получите бесплатный расчёт системы подготовки воздуха под ваше производство в течение 1 рабочего дня.
Мы подберём оборудование, которое сэкономит вам миллионы на ремонтах и простоях.
Работайте с чистым воздухом — и пусть ваша пневматическое оборудование живет долго!
