Винтовой компрессор S-EKO25 F с ременным приводом с частотным преобразователем
Винтовой компрессор S-EKO25 F с ременным приводом с частотным преобразователем
Технические характеристики S-EKO25 F с частотным преобразователем
Производительность, л/мин | 3200/3000/2700/2400/2100 |
Рабочее давление, бар | 7/8/10/12/13 |
Мощность электродвигателя, кВт | 18,5 |
Тип привода электродвигателя | Ременной |
Метод пуска электродвигателя | Частотный преобразователь |
Максимальный уровень шума под нагрузкой, dBA | ≤69 |
Габаритные размеры, длина/ширина/высота, мм | 1150×900×1380 |
Масса, кг | 550 |
Тип блока управления компрессором | MAM |
Присоединение к выходу сжатого воздуха, G | 1 |
Применяемые технологии

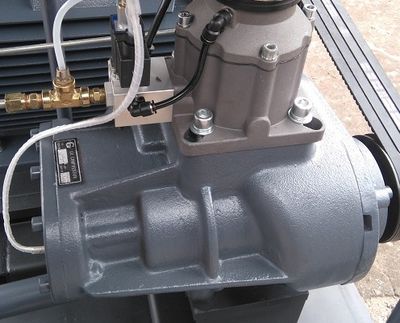

1. Винтовой блок Hanbell
Корпорация Hanbell, основанная в 1994 году имеет основное производство расположенное в Тайване. Завод имеет общую производственная площадь 10 000 м2. Конкурентоспособная цена и высокое качество Hanbell обеспечивает выпуск продукции первого класса, что произвело революцию в компрессоростроении за последние 20 лет. В настоящее время, Hanbell - один из самых больших и передовых изготовителей компрессорных блоков в мире и всегда концентрирует свое внимание на непрерывных исследованиях и технологических новшествах. В данной серии компрессоров используются винтовые блоки с меньшим количеством оборотов, что увеличивает ресурс и снижает уровень шума компрессора.

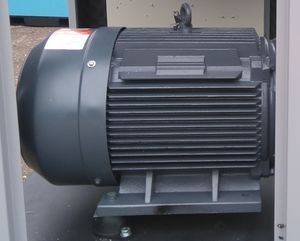

2. Электрический двигатель Wolong
Асинхронный электродвигатель производства Wolong. Исполнение TEFC, класс изоляции F. Глобальная поддержка. Представительство в России.

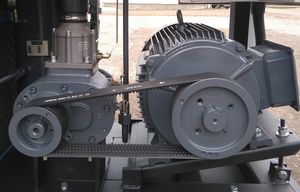

3. Ременной привод
Комбинированный привод собственной разработки отличается высокой надежностью и увеличенным сроком службы компонентов. Автоматическая система натяжения ремней гравитационного типа. Проста в регулировке.

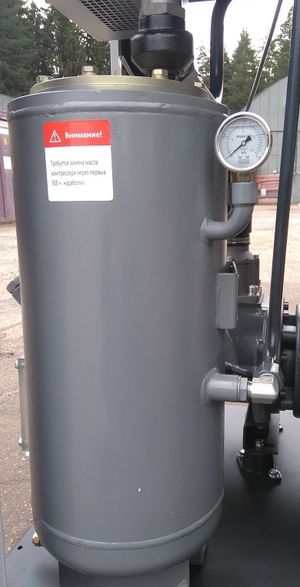

4. Система сепарации масла
Трехступенчатая система сепарации масла собственной разработки включает в себя три этапа: циклонная сепарация, гравитационное отделение, фильтрующий элемент с большой поверхностью фильтрации. Вертикальное расположение масляного бака и правильно подобранный угол входа потока воздуха в бак. Низкое падения давления на новом фильтрующем элементе сепаратора. Низкое остаточное содержание масла позволяет: снизить затраты на очистку воздуха, уменьшить воздействие на окружающую среду, снизить затраты на замену масла.

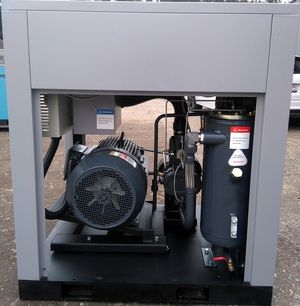

5. Корпус
Корпус имеет шумозащитное исполнение. Выброс горячего воздуха осуществляется вверх, что позволяет улучшить организацию вентиляции и исключает возможность подмеса горячего воздуха на всасывании. Удобный доступ к узлам компрессора для обслуживания.

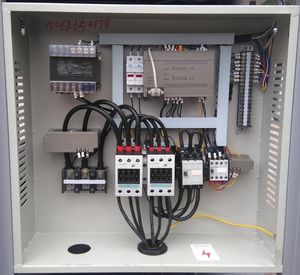

6. Электрошкаф управления
Расположение панели управления в общем электрошкафе. Присутствующее избыточное давление в электрошкафе позволяет вытеснять пыль из корпуса. Это позволяет обеспечить увеличенный срок службы компонентов. Доступ ко всем обслуживаемым узлам организован со стороны одной панели. Двери можно открывать либо снимать как панели.
7.Трубопроводы воздушного и масляного контура
• Твердые металлические трубы: долговечность и снижение затрат на обслуживание
• Жесткие прямые трубки: малые потери давления
8. Панель управления - цветной сенсорный контроллер MAM
Описание контроллера:
1) Полноцветный сенсорный экран, легкость использования и простота интерфейса
2) Возможность установки в любую модель компрессора
3) Возможность установки функция WiFi и отправки SMS при нештатных ситуациях.
4) Сохранение истории ошибок до 100 дней
5) Интегрирован с датчиком давления и датчиком температуры.
6) Возможность подключения RS-485, поддержка протокола MODBUSRTU (дистанционное управление)
7) Язык: русский/английский
Особенности:
• индикация напряжения
• индикация работы компрессора
• индикация ошибки или аварии
• запуск/останов
• навигация и изменение параметров
• цифровой многоязычный дисплей, 4 строки, 16 символов
Удобство использования
• выбор 3 языков из 25 доступных
• все параметры могут быть изменены вручную и защищены паролем
Безопасность
• защита от запуска под давлением (установка минимального давления)
• защита от повышения давления в маслобаке (остановка по сигналу до включения предохранительного клапана)
• история неисправностей с записью рабочих параметров для установки причин неполадок
Энергосбережение
• автоматическое включение/выключение при работе в системе до 16 компрессоров (выравнивание рабочих давлений)
• программирование таймера на неделю
• возможность активизации дневного и ночного режима работы
Связь
• удаленный контроль и вывод информации об ошибках через сухой контакт
• возможность управления до 16 компрессоров с использованием алгоритма выравнивания наработки.
9. Частотный преобразователь S-EKO-F
Частотный преобразователь дают следующие преимущества:
- Экономия энергии до 35%
- Снижение общей стоимости на 20-30 % в период до 5 лет
- Эффективная производительность даже при больших колебаниях потребления
- Постоянное давление
- Широкий рабочий диапазон
- Плавный пуск
- Неограниченное количество пусков
- Предотвращение отрицательных эффектов скачков напряжения
- Стандартный двигатель
- Удобный блок управления

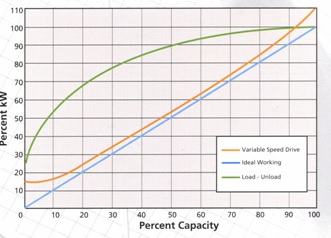

Эти два графика показывают сравнение потребления энергии между стандартным режимом загрузка/разгрузка и регулируемой производительностью компрессора. В стандартном режиме работы избыточный воздух выкидывается из всасывающего клапана в режиме разгрузка, в случае использования частотного преобразователя объем производимого воздуха снижается до уровня требуемого, тем самым предотвращая бесполезные потери электроэнергии.
• Компрессоры S-EKO-F показывают объем сбережения энергии, и также объем затрат обычного компрессора. Срок окупаемости одного компрессора S-EKO-F от 3,5 месяцев.
• Встроенный частотный преобразователь компрессоров серии S-EKO-F регулирует скорость двигателя в соответствии с потребностями производства. Как показано на графике, потребление энергии продолжает уменьшаться почти линейно в пропорции с производительностью; доказано, экономия 35% в потреблении энергии.
• Кроме того, даже скачки потребления сжатого воздуха компрессорам серии S-EKO-F не могут помешать поддерживать в системе постоянное давление, непрерывно и на одном уровне.
Помимо экономии энергии компрессоры с частотным преобразователем предотвращают негативные последствия от падения давления для некоторого особо чувствительного оборудования.
