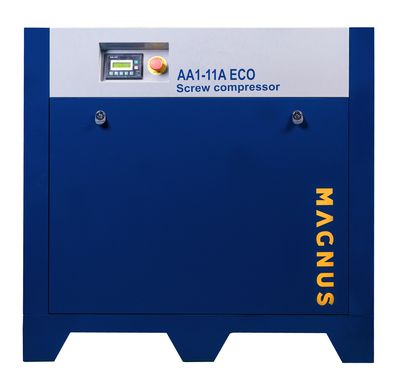

Винтовой компрессор с прямым приводом и частотным преобразователем АА1-11A-F ЕСО LD

Винтовой компрессор с прямым приводом и преобразователем частоты АА1-11А-F ЕСО LD

Технические характеристики АА1-11А-F ЕСО LD

Производительность, л/мин	540-1800/480-1600
Рабочее давление, бар	8/10
Мощность электродвигателя, кВт	11
Тип привода электродвигателя	Прямой
Метод пуска электродвигателя	Частотный преобразователь
Заправочный объем масла, л	6.2
Габаритные размеры, длина/ширина/высота, мм	900×750×1030
Масса, кг	215
Производитель винтового блока	BAOSI (Китай)
Производитель электродвигателя	JIANGTIAN (Китай)
Тип блока управления компрессором	MAM
Производитель частотного преобразователя	Shenzhen Inovance Technology Co., Ltd
Присоединение к выходу сжатого воздуха, G	1

Преимущества винтовых компрессоров Magnus  с прямым приводом.

1. Винтовой блок BAOSI





















Компания Baosi была создана в 2005 г. После 4 лет исследований и разработок компании удалось освоить уникальную технологию BAOSI и дизайн винтового ротора BAOSI, который обладает независимыми правами интеллектуальной собственности. С этого момента началось оснащение винтовых компрессоров оригинальными винтовыми блоками. В настоящее время группа располагает активами на общую сумму более 500 миллионов юаней, 1800 сотрудниками и заводской и офисной площадью 173 333 м2, а также более чем 50 единицами японских обрабатывающих центров Mazak, более чем 50 комплектами винтороторных станков, 4 комплектами немецких шлифовальных станков KAPP и т.д. Годовой объем производства достигает 60 000 единиц винтовых блоков. Компания обладает 17 патентами, включая 2 патента на изобретение, 6 патентов на дизайн внешнего вида и 9 патентов на полезную модель.

2. Прямой привод винтового блока

Главные преимущества винтового блока на прямом приводе:
• отсутствие энергопотерь при передаче крутящего момента от электродвигателя к винтовой паре;
• высокая надёжность в виду отсутствия дополнительных деталей типа передаточного ремня;
• уменьшенная осевая нагрузка на вал винтового блока и электродвигателя;
• уменьшенный износ подшипников винтового блока благодаря отсутствию радиальной нагрузки;
• пониженный уровень вибрации и шума;
• работа винтового блока на оборотах близких к 3000 об/мин позволяет существенно снизить нагрузку на подшипники.

3. Частотный преобразователь для управления работой электродвигателя

Компания Shenzhen Inovance Technology Co., Ltd была основана в 2003 г. Деятельность компании сосредоточена на промышленной автоматизации, оцифровке и интеллектуализации, со специализацией на ключевых технологиях всферах «информация, управление, производство приводов, исполнительных механизмов и датчиков». За 19 лет работы компания из рядового поставщика частотных преобразователей превратилась в поставщика комплексных электротехнических продуктов и решений.  В настоящее время компания насчитывает 2410 сотрудников, а её рыночная капитализация составляет 4 млрд. долларов США. Фокусируясь на потребностях производителей высокотехнологичного оборудования, Inovance производит отдельные продукты (преобразователи частоты, интегрированные и специальные приводы, серво системы, PLC, HMI) и комплексные решения, основанные на богатом опыте отраслевых применений. 547 высококлассных разработчиков в трех исследовательских центрах нацелены на исследования и разработку базовых технологических платформ, прикладных технологий, новых продуктов и программного обеспечения. На финансирование НИОКР направляется 10% от годового оборота. Успех разработчиков Inovance подтвержден 437 патентами, включая 200 изобретений. Зарегистрированы авторские права на 80 программных продуктов. Inovance является единственным производителем приводов с собственной испытательной лифтовой башней. С 2003 года произведено более 600 000 низковольтных приводов, получивших широкое применение в различных областях промышленной автоматизации, заслуживая высокие оценки заказчиков. Inovance сертифицирована TUV по стандартам ISO 9001 и TS16949, а также SGS по стандартам ISO14001, OHSAS18001 и ESD:S20.20.
Частотный преобразователь позволяет производить столько воздуха, сколько требуется в текущий момент. Это позволяет существенно экономить на электроэнергии при существенном изменении характера потребления воздуха при рабочем процессе. Снижение давления на 1 бар позволяет сократить энергопотребление на 7%. Снижение давления на 1 бар позволяет сократить утечки на 13%.

4. Многофункциональный контроллер на русском языке

Управление компрессором осуществляется с помощью программируемого многофункционального контроллера.
Основные функции контроллера:
• полная индикация всех рабочих параметров;
• контроль и поддержание рабочих параметров в безопасных пределах;
• возможность настройки режимов работы компрессора;
• защита от недопустимых режимов работы;
• защита от перегрузок, перегрева и опасного давления;
• защита паролем от несанкционированного доступа;
• журнал неисправностей и причин их возникновения;
• таймер часов наработки и сервисного обслуживания.

5. Надежная и практичная конструкция

Техническая конструкция и дизайн компрессоров «MAGNUS» были разработаны таким образом, чтобы обеспечивать максимальную эргономичность и простоту эксплуатации оборудования на производстве.

Главные особенности конструкции:
• съёмные панели корпуса обеспечивают быстрый и удобный доступ ко всем узлам и агрегатам компрессора, значительно сокращая время на сервисное обслуживание и ремонт;
• вентилятор охлаждения включается только согласно показаниям датчика температуры масла, что позволяет значительно сократить расходы на электроэнергию;
• все масляные магистрали изготовлены из анодированного металла, что исключает возможность масляных утечек как в случаях с рукавами высокого давления.

6. Качественная шумоизоляция

Компрессоры «MAGNUS» гарантируют низкий уровень шума, при котором ваш рабочий персонал, находясь в производственном помещении, не будет нуждаться в средствах индивидуальной защиты.

Основные решения для шумоизоляции:
• все компоненты корпуса компрессора защищены от вибрации мягкими резиновыми прокладками;
• съёмные корпусные панели уплотнены особым шумоизоляционным покрытием;
• компрессорная рама оснащена специальными виброгасящими опорами, позволяющими устанавливать компрессор в производственном помещении без сооружения дополнительного фундамента.
