Винтовой компрессор АА1-22АTD-F ЕСО-500 LD

Винтовой компрессор АА1-22АTD-F ЕСО-500 LD

Винтовой компрессор Magnus с частотным преобразователем, осушителем сжатого воздуха и системой фильтров



Технические характеристики АА1-22АTD-F ЕСО-500 LD

Производительность, л/мин  960-3200/840-2800
Рабочее давление, бар 8/10
Объем ресивера, л 500
Рефрижераторный осушитель Имеется
Магистральные фильтры Имеются
Мощность электродвигателя, кВт 22
Тип привода электродвигателя Прямой
Метод пуска электродвигателя частотный преобразователь
Заправочный объем масла, л 10
Габаритные размеры, длина/ширина/высота, мм 1950×980×1840
Масса, кг 550
Производитель винтового блока BAOSI (Китай)
Производитель электродвигателя JIANGTIAN (Китай)
Тип блока управления компрессором MAM
Присоединение к выходу сжатого воздуха, G 1

Преимущества винтовых компрессоров Magnus  с прямым приводом.

1. Винтовой блок BAOSI

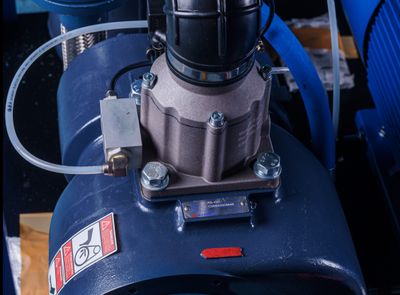

винтовой блок BAOSI сердце компрессора Magnus серии ECO





















Компания Baosi была создана в 2005 г. После 4 лет исследований и разработок компании удалось освоить уникальную технологию BAOSI и дизайн винтового ротора BAOSI, который обладает независимыми правами интеллектуальной собственности. С этого момента началось оснащение винтовых компрессоров оригинальными винтовыми блоками. В настоящее время группа располагает активами на общую сумму более 500 миллионов юаней, 1800 сотрудниками и заводской и офисной площадью 173 333 м2, а также более чем 50 единицами японских обрабатывающих центров Mazak, более чем 50 комплектами винтороторных станков, 4 комплектами немецких шлифовальных станков KAPP и т.д. Годовой объем производства достигает 60 000 единиц винтовых блоков. Компания обладает 17 патентами, включая 2 патента на изобретение, 6 патентов на дизайн внешнего вида и 9 патентов на полезную модель.

2. Прямой привод винтового блока

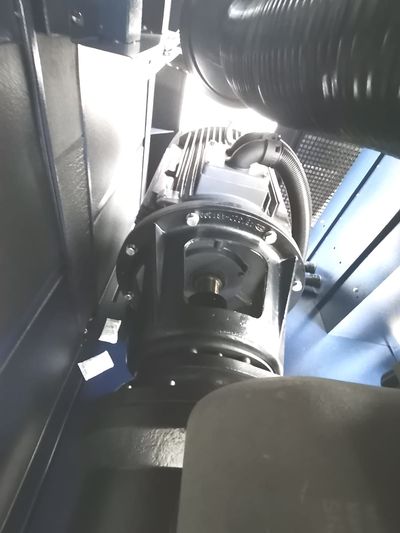

Прямой привод компрессора Magnus ECO

Главные преимущества винтового блока на прямом приводе:
• отсутствие энергопотерь при передаче крутящего момента от электродвигателя к винтовой паре;
• высокая надёжность в виду отсутствия дополнительных деталей типа передаточного ремня;
• уменьшенная осевая нагрузка на вал винтового блока и электродвигателя;
• уменьшенный износ подшипников винтового блока благодаря отсутствию радиальной нагрузки;
• пониженный уровень вибрации и шума;
• работа винтового блока на оборотах близких к 3000 об/мин позволяет существенно снизить нагрузку на подшипники.

3. Многофункциональный контроллер на русском языке

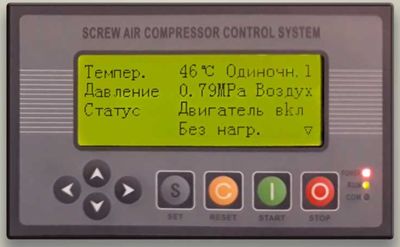

Панель управления винтового компрессора АА1-08А ЕСО LD

Управление компрессором осуществляется с помощью программируемого многофункционального контроллера.
Основные функции контроллера:
• полная индикация всех рабочих параметров;
• контроль и поддержание рабочих параметров в безопасных пределах;
• возможность настройки режимов работы компрессора;
• защита от недопустимых режимов работы;
• защита от перегрузок, перегрева и опасного давления;
• защита паролем от несанкционированного доступа;
• журнал неисправностей и причин их возникновения;
• таймер часов наработки и сервисного обслуживания.

4. Надежная и практичная конструкция

Хорошая компоновка оборудования Magnus

Техническая конструкция и дизайн компрессоров «MAGNUS» были разработаны таким образом, чтобы обеспечивать максимальную эргономичность и простоту эксплуатации оборудования на производстве.

Главные особенности конструкции:
• съёмные панели корпуса обеспечивают быстрый и удобный доступ ко всем узлам и агрегатам компрессора, значительно сокращая время на сервисное обслуживание и ремонт;
• вентилятор охлаждения включается только согласно показаниям датчика температуры масла, что позволяет значительно сократить расходы на электроэнергию;
• все масляные магистрали изготовлены из анодированного металла, что исключает возможность масляных утечек как в случаях с рукавами высокого давления.

5. Качественная шумоизоляция

Качественная шумоизоляция компрессора Magnus ECO

Компрессоры «MAGNUS» гарантируют низкий уровень шума, при котором ваш рабочий персонал, находясь в производственном помещении, не будет нуждаться в средствах индивидуальной защиты.

Основные решения для шумоизоляции:
• все компоненты корпуса компрессора защищены от вибрации мягкими резиновыми прокладками;
• съёмные корпусные панели уплотнены особым шумоизоляционным покрытием;
• компрессорная рама оснащена специальными виброгасящими опорами, позволяющими устанавливать компрессор в производственном помещении без сооружения дополнительного фундамента.

6. Осушитель сжатого воздуха рефрижераторного типа

Осушитель Magnus для качественной подготовки воздуха

Осушитель обеспечивает выделение из сжатого воздуха капельной влаги и паров влаги, и автоматически выводит конденсат из системы. Это кратно увеличивает срок безотказной эксплуатации пневматического оборудования и явно влияет на себестоимость продукции.

7. Магистральные фильтры

Магистральный фильтр Magnus

Магистральные фильтры обеспечивают фильтрацию от твердых части и масла, имеют автоматический слив конденсата. Фильтр грубой очистки находится перед осушителем сжатого воздуха, фильтр тонкой очистки находится на выходе из осушителя.

8. Частотный преобразователь для управления работой электродвигателя

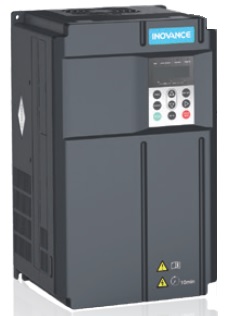

Частотный преобразователь компрессора Magnus

Компания Shenzhen Inovance Technology Co., Ltd была основана в 2003 г. Деятельность компании сосредоточена на промышленной автоматизации, оцифровке и интеллектуализации, со специализацией на ключевых технологиях всферах «информация, управление, производство приводов, исполнительных механизмов и датчиков». За 19 лет работы компания из рядового поставщика частотных преобразователей превратилась в поставщика комплексных электротехнических продуктов и решений.  В настоящее время компания насчитывает 2410 сотрудников, а её рыночная капитализация составляет 4 млрд. долларов США. Фокусируясь на потребностях производителей высокотехнологичного оборудования, Inovance производит отдельные продукты (преобразователи частоты, интегрированные и специальные приводы, серво системы, PLC, HMI) и комплексные решения, основанные на богатом опыте отраслевых применений. 547 высококлассных разработчиков в трех исследовательских центрах нацелены на исследования и разработку базовых технологических платформ, прикладных технологий, новых продуктов и программного обеспечения. На финансирование НИОКР направляется 10% от годового оборота. Успех разработчиков Inovance подтвержден 437 патентами, включая 200 изобретений. Зарегистрированы авторские права на 80 программных продуктов. Inovance является единственным производителем приводов с собственной испытательной лифтовой башней. С 2003 года произведено более 600 000 низковольтных приводов, получивших широкое применение в различных областях промышленной автоматизации, заслуживая высокие оценки заказчиков. Inovance сертифицирована TUV по стандартам ISO 9001 и TS16949, а также SGS по стандартам ISO14001, OHSAS18001 и ESD:S20.20.
Частотный преобразователь позволяет производить столько воздуха, сколько требуется в текущий момент. Это позволяет существенно экономить на электроэнергии при существенном изменении характера потребления воздуха при рабочем процессе. Снижение давления на 1 бар позволяет сократить энергопотребление на 7%. Снижение давления на 1 бар позволяет сократить утечки на 13%.
