Осушитель сжатого воздуха рефрижераторный ОВ-66М1
Осушитель сжатого воздуха рефрижераторный ОВ-66М1
Технические характеристики осушителя АСО ОВ-66М1
| Производительность, л/мин | 1600 |
| Максимальное рабочее давление, бар | 16 |
| Мощность компрессора, кВт | 0.25 |
| Макс. температура сжатого воздуха на входе в осушитель, °С | +45 |
| Макс. температура окружающей среды, °С | +35 |
| Температура точки росы, °С | +3 |
| Тип хладагента | R134a |
| Присоединение к выходу сжатого воздуха, G | 1/2 F |
| Габаритные размеры, длина/ширина/высота, мм | 400×370×660 |
| Масса, кг | 31 |
Осушители воздуха рефрижераторного типа серии ОВ предназначены для осушения потока сжатого воздуха, при заданном
давлении путем его охлаждения до температуры точки росы +1…+3 оС с последующим удалением образующегося при этом конденсата.
Осушители изготавливаются в исполнении "УХЛ" для категории размещения 4.2 по ГОСТ 15160-69 и предназначены для эксплуатации в следующих условиях:
-высота над уровнем моря, не более 1000м;
-температура окружающей среды от 288К (+15 оС) до 308К (+35 оС);
-относительная влажность воздуха, не более 80% при 298К (+25 оС)
Осушители изготавливаются для подключения в однофазную трехпроводную электрическую сеть переменного тока, напряжением 220В и частотой 50Гц.
Осушитель состоит из следующих крупных узлов:
- Компрессора
- Регулятора производительности с возможностью ручной регулировки
- Фильтр-осушителя
- Блока слива конденсата
- Конденсатора (теплообменника)
- Блока осушения
- Блока управления
Осушитель представляет собой конструкцию алюминиевого теплообменника, размещенного в блоке осушения. Поступающий сжатый воздух, охлаждается до температуры точки росы в две стадии. На первой стадии в контуре теплообменника «Воздух-воздух охлаждает горячий воздух. На второй стадии в контуре теплообменника «Воздух-фреон» понижает температуру сжатого воздуха до заранее заданной температуры точки росы. На этой второй стадии, благодаря пониженной температуре, пары воды конденсируются и в последствии отделяются из воздуха. Полученный конденсат скапливается в сепараторе и удаляется при помощи блока слива конденсата. Компрессор обеспечивает периодическую циркуляцию хладагента по фреоновому контуру осушителя.

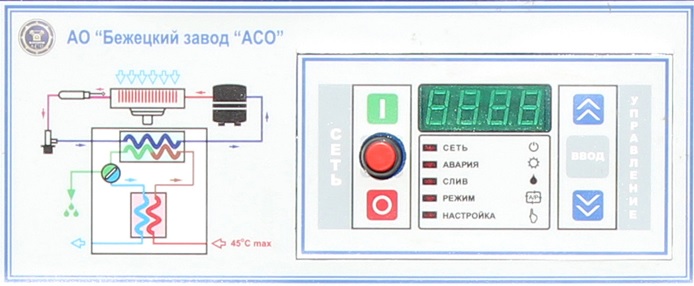

Контроль за работой осушителя воздуха осуществляется блоком управления. Блок управления имеет четырехразрядный светодиодный дисплей, четыре кнопки управления («СЕТЬ», «ВВОД», «ВВЕРХ», «ВНИЗ») и пять контрольных
индикаторов(«СЕТЬ», «АВАРИЯ», «СЛИВ», «РЕЖИМ», «НАСТРОЙКА»).
Блок управления осуществляет свою работу в трёх режимах:
- автоматический режим
- ручной режим
- режим программирования.
Данный осушитель оборудован регулятором производительности для регулировки подачи хладагента для обеспечения требуемой температуры точки росы.
