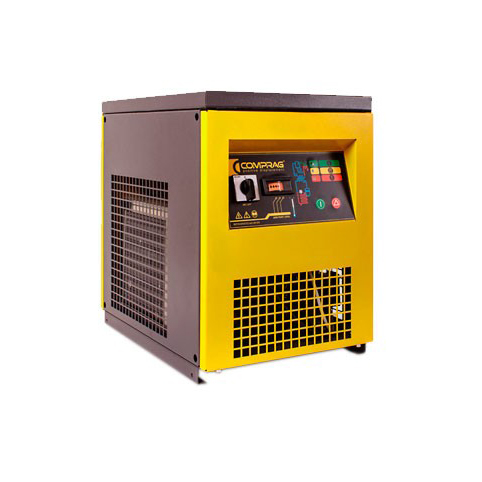

Рефрижераторные осушители Comprag

Крупная германская компания занимается разработкой, производством и поставкой оборудования для промышленных предприятий. На сегодняшний день она имеет более чем десятилетний стаж работы по производству оборудования, современную производственную базу, сеть дилерских и сервисных центров. Основу компании составляют высококвалифицированные конструкторы и инженеры, которые отвечают за качество продукции.
РЕФРИЖЕРАТОРНЫЕ ОСУШИТЕЛИ
Самым распространенным оборудованием на сегодняшний день являются осушители рефрижераторного типа. Они созданы для осушки сжатого воздуха. Широкое распространение и применение обусловлено тем, что эти установки являются наиболее экономичными и простыми в использовании, но и обладают целым рядом других преимуществ.

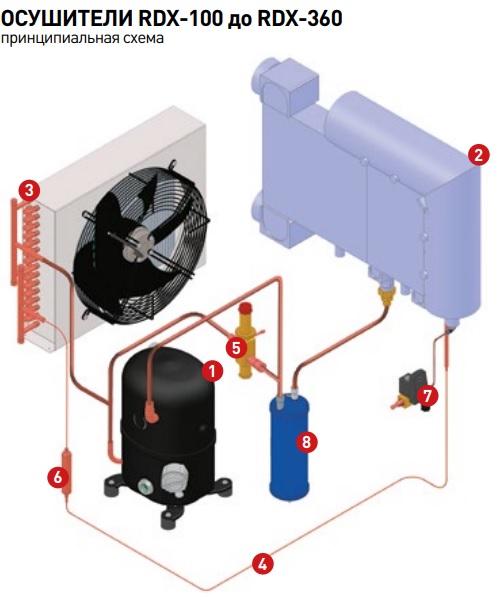

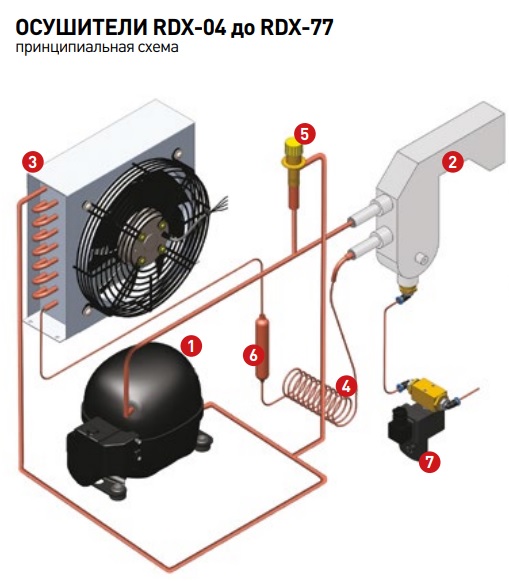

ФУНКЦИОНАЛЬНАЯ СХЕМА РАБОТЫ РЕФРИЖЕРАТОРНОГО ОСУШИТЕЛЯ RDX
Контрольные элементы
1. Компрессор
2. Испаритель
3. Конденсатор
4. Капиллярная трубка
5. Байпасный клапан горячего газа
6. Фильтр-осушитель
7. Конденсатоотводчик с реле времени
8. Сепаратор хладагента
Компрессор (1) нагнетает горячий хладагент в конденсатор (3), где большая часть хладагента переходит в жидкую фазу; сконденсированный хладагент проходит фильтр водоотделитель (6), расширяется посредством капиллярной трубки(4), а затем возвращается в испаритель (2), где и используется для охлаждения входящего сжатого воздуха. В результате теплообмена между хладагентом и сжатым воздухом, противотоком проходящим через испаритель, хладагент испаряется и возвращается в компрессор на новый цикл. Контур оснащен перепускной системой, которая позволяет регулировать интенсивность охлаждения в зависимости от действующей нагрузки. Регулировка выполняется перепуском горячего газа через байпасный клапан (5): данный клапан поддерживает постоянное давление хладагента в испарителе; таким образом, значение точки росы никогда не опускается ниже +3°C для предотвращения замерзания хладагента внутри испарителя. Осушитель работает в полностью автоматическом режиме.
ПРЕИМУЩЕСТВА ХОЛОДИЛЬНЫХ ОСУШИТЕЛЕЙ
Данного вида агрегаты довольно просты в устройстве, конструктивно рациональны и недороги в использовании. Они работают с более экономичным расходом электроэнергии, производят минимум шума, отличаются высокой надежностью и долговечностью. Агрегаты удовлетворяют потребности большинства технологичных процессов, достигая точки росы 3 °С. Это является хорошим показателем. Установки серии RDX обладают производительностью 0.4 - 36 м3/мин и подходят для небольших и средних производств.
Рефрижераторные осушители Comprag обладают следующими функциональными особенностями:
• Высокоэффективный теплообменник из литого алюминия с низкими потерями давления состоит из трех фунциональных блоков:Теплообменник воздух/воздух, Теплообменник воздух/хладагент, Коалесцентный сепаратор конденсата.
• Высокий КПД при низком энергопотреблении.
• Экологически безопасный хладагент R134a/R404a.
• Постоянное низкое значение точки росы +3С и наличие индикатора точки росы
• Эффективное влагоотделение в коалесцентном сепараторе независимо от нагрузки.
• Компактная конструкция.
• Простой в ввод в эксплуатацию.
• Удобная эксплуатация и сервис.
• Байпасный клапан горячего газа для регулировки системы при переменной нагрузке.
• Надежный конденсатоотводчик с реле времени и возможностью установки интервала.
• Эффективная изоляция теплообменника.
• Надежные компрессоры хладагента.
Модель |
Пропускная способность, л/мин |
Максима- льное |
Соединение | Габариты,см | Вес, кг |
Comprag RDX-04 | 400 | 16 | 1/2 | 51×36×52 | 34 |
Comprag RDX-06 | 600 | 16 | 1/2 | 51×36×52 | 35 |
Comprag RDX-09 | 900 | 16 | 3/4 | 51×36×52 | 36 |
Comprag RDX-12 | 1200 | 16 | 3/4 | 51×36×52 | 36 |
Comprag RDX-18 | 1800 | 16 | 3/4 | 51×36×52 | 38 |
Comprag RDX-24 | 2400 | 14 | 1 | 81×51×56 | 47 |
Comprag RDX-30 | 3000 | 14 | 1 | 81×51×56 | 52 |
Comprag RDX-36 | 3600 | 14 | 1 | 81×51×56 | 60 |
Comprag RDX-41 | 4100 | 14 | 1 | 81×51×56 | 71 |
Comprag RDX-52 | 5200 | 14 | 1 1/2 | 89×52×56 | 79 |
Comprag RDX-65 | 6500 | 14 | 1 1/2 | 89×52×56 | 82 |
Comprag RDX-77 | 7700 | 14 | 1 1/2 | 89×52×56 | 93 |
Comprag RDX-100 | 10 000 | 14 | 2 1/2 | 115×85×80 | 177 |
Comprag RDX-120 | 12 000 | 14 | 2 1/2 | 115×85×80 | 182 |
Comprag RDX-150 | 15 000 | 14 | 2 1/2 | 115×85×80 | 185 |
Comprag RDX-180 | 18 000 | 14 | 2 1/2 | 115×85×80 | 188 |
Comprag RDX-200 | 20 000 | 14 | Фланец Ду 80 | 120×97×115 | 275 |
Comprag RDX-240 | 24 000 | 14 | Фланец Ду 80 | 120×97×115 | 295 |
Comprag RDX-300 | 30 000 | 14 | Фланец Ду 80 | 120×97×115 | 315 |
Comprag RDX-360 | 36 000 | 14 | Фланец Ду 80 | 120×97×115 | 335 |
Рефрижераторноые осушители Comprag RDX Чебоксары Йошкар-Ола
Получить консультацию или сделать заказ Вы можете позвонив нашим менеджерам по телефону (8352) 630-876, написав на почту ivan.362@mail.ru или воспользовавшись онлайн консультантом.
