Клапаны на среду с электроуправлением Festo
Клапаны на среду с электроуправлением Festo

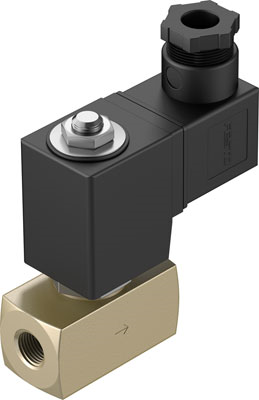

Клапаны с прямым электромагнитным управлением VZWD предназначены для задач с высоким давлением и низким расходом среды, которая может быть: инертные газы, минеральные масла, нейтральные жидкости, вода. В клапанах данного типа запорный элемент перемещается непосредственно электромагнитом. Он должен, противодействуя рабочему давлению среды, поднять запорный элемент над седлом. Запирающая пружина и давление среды удерживают клапан нормально закрытым. Поэтому допустимый диапазон рабочего давления зависит от размера седла клапана и силы электромагнита. Клапаны изготавливаются из латуни или нержавеющей стали. Исполнение клапана нормально-закрытое, направление потока однонаправленное. Клапана имеют присоединение с внутренней резьбой G 1/8 или G 1/4. Окружающая температура [°C] –10 … +35 °C, Температура рабочей среды [°C] – 10 … +80 °C.
Основные области применения:
- вакуумные системы (работа с вакуумом до Pабс. > 100 мбар)
- газовентиляционные системы
- аварийные устройства отключения горелок
Особенности конструкции позволяют проявлять нечувствительность к небольшим включениям, попадающим в
рабочую среду.
Преимущества:
- Полная работоспособность от 0 .. 90 бар
- Превосходная герметичность
- работа соленоида на напряжении: 24 В DC, 110 и 230 В AC

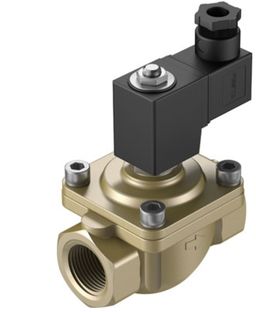

Клапаны с электромагнитным управлением VZWF имеют принудительный подъем мембраны. Подобные клапаны могут найти применение для работы в замкнутых и герметичных системах, таких как системы охлаждения или заполнения: вакуум, сжиженный инертный газ, системы розлива (минеральные
масла, нейтральные жидкости, вода). Клапан имеет нормально закрытое исполнение. При подаче напряжения питания на соленоид воздух из надмембранной полости сбрасывается через дроссельное отверстие. Под действием давления в напорной магистрали (разница давления на входе и выходе клапана) происходит открытие клапана. При отсутствии разницы давления мембрана будет поднята непосредственно электромагнитом. Клапану не нужен перепад давления на входе и выходе для его открытия и закрытия.
В зависимости от целей применения материал изготовления мембраны может быть: нитриловая резина (NBR), этилен-пропиленовый каучук (EPDM), фторкаучук (FPM). Клапаны изготавливаются из латуни или нержавеющей стали. Направление потока среды в клапанах VZWF однонаправленное.
Клапана имеют присоединение с внутренней резьбой: G 1/4, G 3/8, G 1/2, G 3/4, G 1, G 1 1/4, G 1 1/2, G 2, что позволяет обеспечить пропускную способность среды 1.8 … 28 м3/ч или 30 .. 470 л/мин. Окружающая температура [°C] –10 … +35 °C, Температура рабочей среды [°C] –10 … +80 °C.
Особенности конструкции позволяют проявлять нечувствительность к небольшим включениям, попадающим в рабочую среду.
Преимущества:
- Полная работоспособность в диапазоне от 0 ..6 и 0.. 10 бар
- Превосходная герметичность
- Работа соленоида на напряжении: 24 В DC, 110 и 230 В AC (Класс защиты IP 65 - непроницаемость для пыли и защита от направленной струи воды).
